旋振篩（三次元振動篩）的結構原理是什么？2022-05-08

上篇文章我們了解到旋振篩結構，旋振篩從上到下、從外到內主要由以下幾部分組成:

（1）防塵蓋

、入料口；（2）篩框、篩網、篩架、束環

、出料口

；（3）振動電機、傳振體

、上下重錘

；（4）隔振彈簧、彈簧墊圈

；（5）底座

。

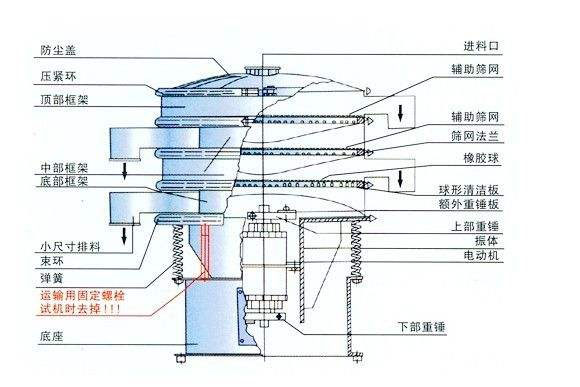

旋振篩結構圖

那么旋振篩的結構原理又是怎樣的呢？

旋振篩通過直立式振動電機產生的激振力

，帶動上下偏心重錘的運動

，讓篩箱進行水平、垂直

、傾斜的三次元運動

。

1、振動電機——源動力

振動電機為旋振篩能夠工作提供原生動力

，是篩機的激振源

。

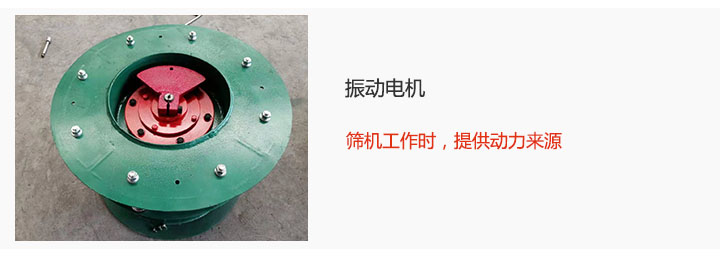

旋振篩電機圖

2、上下偏心重錘——運行關鍵

振動電機產生的激振力

，通過偏心重錘被改變力的作用方向——變?yōu)樗?div id="m50uktp" class="box-center"> 、垂直、傾斜三種運動方式

，這三個力共同作用下

，使物料能夠在篩網上被均勻分散，被層層篩分然后從出料口排出

。

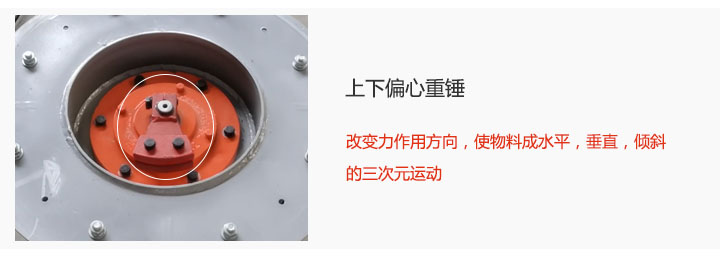

旋振篩偏心重錘圖

3
、彈簧組——緩沖作用

由于振動電機產生的力會對篩機造成損害，因此增加彈簧組可以緩沖電機產生的力的作用

，避免篩框被震裂

，可以延長篩機的使用壽命

。

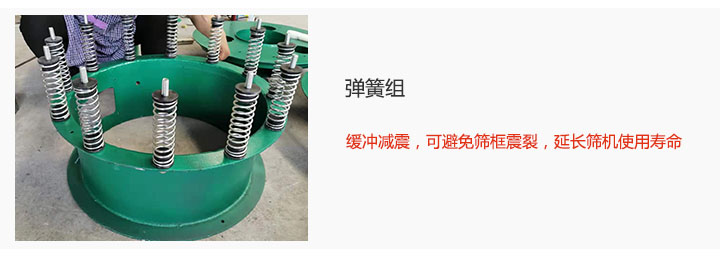

旋振篩彈簧組圖

4、篩框
、篩架
、篩網、束環——篩分主體

篩網被放在篩架構成的支撐結構上

，中間可以防止清網彈球

，不僅能夠降低物料對篩網的損壞，也能及時清理篩網網孔

，束環將各層篩框固定

，使得旋振篩可以對物料進行層層分級。

旋振篩篩分主體圖
